Cable électrique à catenaries en cuivre
, Cable électrique à caténaire
, Catenary électrique personnalisé Dimensions
Fil de catenary de cuivre pour le chemin de fer électrique Bonne conductivité électrique
Fil de catenary de cuivre pour les chemins de fer électriques bonne conductivité électrique
En fonction des exigences spécifiques du système de transmission d'énergie, la catenary en cuivre est disponible en différentes tailles et configurations.Ce qui signifie qu'il est composé de plusieurs petits fils de cuivre tordus ou tressés ensemble.Le câblage augmente la souplesse et la résistance du fil, ce qui le rend plus facile à manipuler pendant l'installation et la maintenance.
En résumé, le fil de catenary en cuivre est un conducteur aérien hautement conducteur et résistant à la corrosion utilisé dans les systèmes de transmission d'énergie.Sa forme en catenaries et sa composition en cuivre permettent une transmission efficace et fiable de l'électricité sur de longues distances.
Le fil de catenary en cuivre est largement utilisé dans divers autres départements en raison de ses performances idéales.

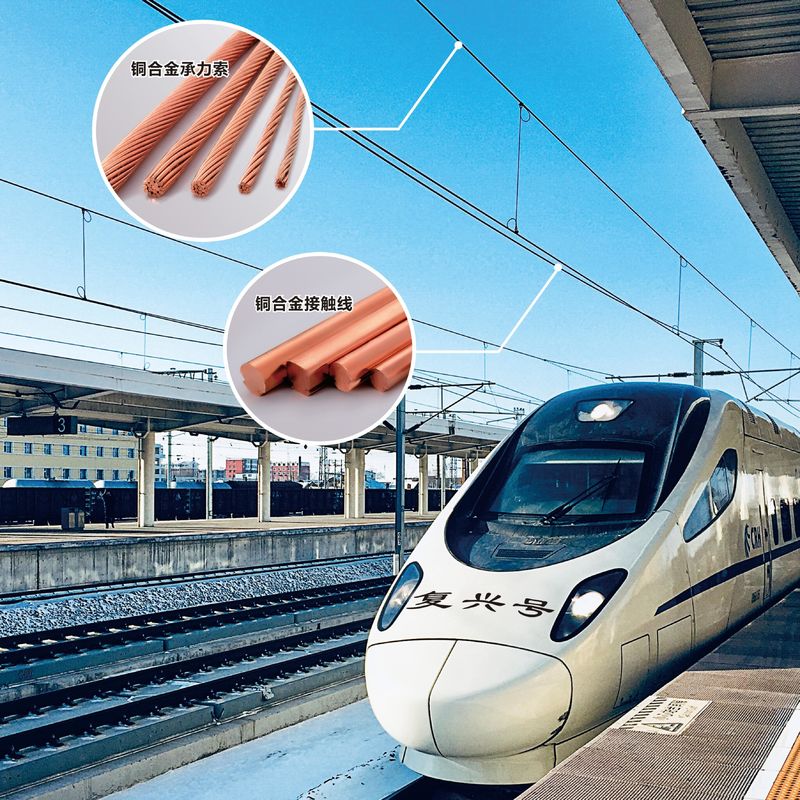

- Systèmes ferroviaires et de tramway électriques: le fil de catenary de cuivre est largement utilisé dans les systèmes ferroviaires et de tramway électriques pour alimenter les trains ou les tramways.suspendus à des poteaux ou à d'autres structures de soutienLes trains ou les tramways ont des pantographes ou d'autres capteurs de courant qui établissent un contact avec le fil de cuivre, permettant le transfert d'énergie électrique pour alimenter les véhicules.
- Transmission et distribution d'électricité: le fil de catenary de cuivre est également utilisé dans les systèmes de transmission et de distribution d'électricité.le fil de cuivre transporte l'électricité haute tension sur de longues distances des centrales électriques aux sous-stations ou directement aux consommateursL'utilisation du cuivre assure une faible résistance électrique, minimisant les pertes de puissance pendant la transmission.
- Équipement et appareils électriques: le fil de contact en cuivre est utilisé dans divers équipements et appareils électriques.et autres appareils pour lesquels une connexion électrique fiable est essentielleLa conductivité élevée du cuivre et sa résistance à la corrosion en font un choix idéal pour ces applications.
Spécification du fil de contact en cuivre:
| Fil de cuivre à filets E-CU |
Nominale
croix
section |
Section transversale calculée |
Nombre de
câbles |
Diamètre |
Résistance à la traction du fil |
Résistance
20°C)
Pour les autres types de véhicules
|
Conductivité électrique
(20°C) en %
Le CCAI
|
Le poids |
Calculé
charge de rupture |
| Les fils |
Conducteur |
Avant/MPa |
Après/MPa |
| E-CU 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Fil à filets en alliage de cuivre et de magnésium BZII |
Nominale
croix
section |
Section transversale calculée |
Nombre de
câbles |
Diamètre |
Résistance à la traction du fil |
Résistance
20°C)
Pour les autres types de véhicules
|
Conductivité électrique
(20°C) en %
Le CCAI
|
Le poids |
Calculé
charge de rupture |
| Les fils |
Conducteur |
Avant/MPa |
Après/MPa |
| BZII 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00 ± 0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 002778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1649 |
106.63 |
Remarque: la couche extérieure doit être droitière (rotation en Z)
Autres dessins: par exemple normes internationales ou spécifications du client sur demande
À propos de nous:
Jiangyin Electric Alloy Co., Ltd., anciennement connue sous le nom de Jiangyin Electric Alloy Factory, a été créée le 12 juin 1985.et ventes de produits d'assistance ferroviaire à grande vitesseSes principaux produits sont les produits de traitement en profondeur d'alliage de cuivre, y compris les fils de contact ferroviaires, les câbles porteurs ferroviaires, les barres de roulement en alliage de cuivre et d'autres composants en cuivre.
Depuis sa création, la société s'est engagée à fournir à ses clients des produits et services en alliage de cuivre de haute qualité dotés de systèmes de gestion avancés,une forte capacité de recherche et de développement;, excellente qualité des produits et services complets.
Il a coopéré successivement avec les bureaux ferroviaires relevant du ministère des Chemins de fer, tels que Shanghai, Guangzhou, Pékin, Zhengzhou, Chengdu et d'autres bureaux ferroviaires;Entreprises de production de locomotives et de moteurs du ministère des Chemins de fer, telles que CRRC et les entreprises nationales de production de moteurs et d'appareils électriques, ainsi que des entreprises nationales et internationales bien connues telles que Xiangtan Electric, Dongfang Electric,Schneider électrique, Siemens, ABB, GE, etc., et qui ont étéont établi des relations de coopération stratégiques et sont devenus un fournisseur agréé de fil de contact et de fil de contact en cuivre et en alliage de cuivre pour le Bureau de gazéification électrique du groupe ferroviaire chinois.
Jusqu'à présent,Jiangyin Electric Alloy Co., Ltd.a obtenu une série de certifications couvrant la gestion de la qualité ISO9001/IATF16949, la certification du système de gestion environnemental ISO14001,Système de gestion de la santé et de la sécurité au travail ISO 45001Il s'agit d'un projet de loi qui vise à améliorer les conditions de vie des travailleurs.
Une riche expérience de conception dans la fabrication, des processus de production fiables matures, fournissent les produits satisfaisants pour nos clients, a fait notre entreprise à travers à la fois à la maison et à l'étranger.
Dans le futur, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Assistance et services:
Nous fournissons un soutien technique et des services pour le fil de contact en cuivre, notamment:
- Fournir un soutien technique pour l'installation et l'utilisation du fil de contact en cuivre.
- Troubleshooting et résolution de tout problème technique lié au fil de contact en cuivre.
- Fournir des conseils techniques sur l'entretien du fil de contact en cuivre.
- Fournir des conseils sur le choix du fil de contact en cuivre.
Emballage et expédition
Emballage et expédition
- Le fil de contact en cuivre est emballé dans des matériaux de haute qualité pour s'assurer qu'il est livré au client en bon état.
- Le fil de contact en cuivre est expédié par voie aérienne ou maritime selon les exigences du client.
- On vous offre le numéro de suivi une fois le fil de contact en cuivre expédié.
