Mettre en évidence:
Fil de catenary cu 100m
, fil de catenary à haute conductivité électrique 100 m
, Cable de câblage de câblage de chaîne Cu ETP

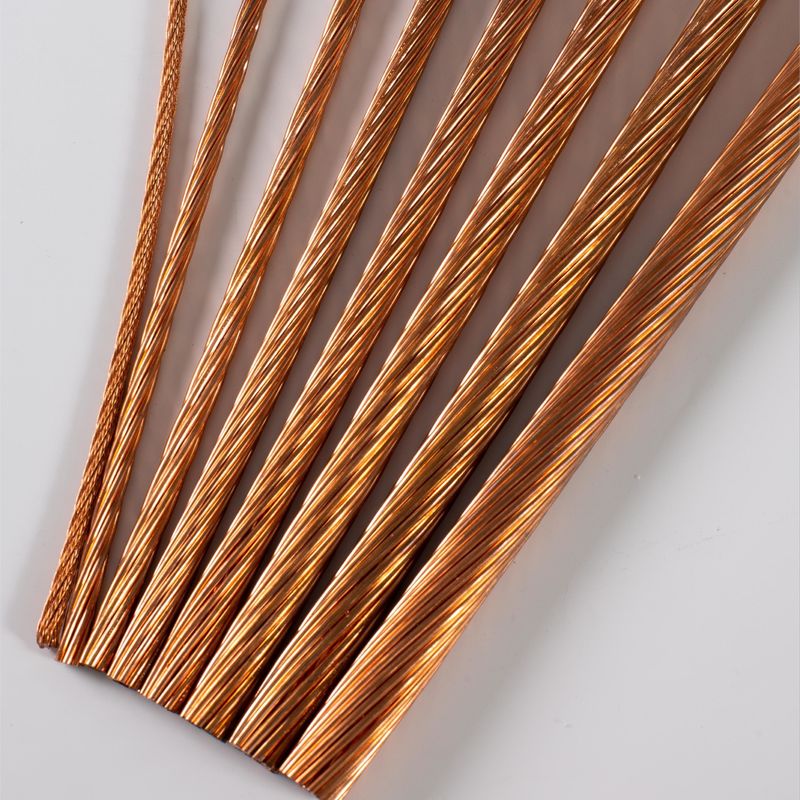

Fil de catenary de cuivre pour le chemin de fer électrique Bonne conductivité électrique
Fil de catenary de cuivre pour les chemins de fer électriques bonne conductivité électrique
Le fil de catenary de cuivre est disponible en différentes tailles et configurations, en fonction des exigences spécifiques du système de transmission d'énergie.ce qui signifie qu'il est composé de plusieurs petits fils de cuivre tordus ou tressés ensembleLe câblage augmente la souplesse et la résistance du fil, ce qui le rend plus facile à manipuler pendant l'installation et la maintenance.
Les principaux avantages de l'utilisation du cuivre pour le fil de catenary sont sa haute conductivité électrique et sa résistance à la corrosion.Le cuivre possède l'une des conductivités électriques les plus élevées des métaux couramment utilisés.En outre, le cuivre est résistant à l'oxydation et a une bonne résistance mécanique.le rendant adapté aux applications extérieures et assurant la longévité du fil.
Application du projet
- Systèmes ferroviaires et de tramway électriques: le fil de catenary de cuivre est largement utilisé dans les systèmes ferroviaires et de tramway électriques pour alimenter les trains ou les tramways.suspendus à des poteaux ou à d'autres structures de soutienLes trains ou les tramways ont des pantographes ou d'autres capteurs de courant qui établissent un contact avec le fil de cuivre, permettant le transfert d'énergie électrique pour alimenter les véhicules.
- Transmission et distribution d'électricité: le fil de catenary de cuivre est également utilisé dans les systèmes de transmission et de distribution d'électricité.le fil de cuivre transporte l'électricité haute tension sur de longues distances des centrales électriques aux sous-stations ou directement aux consommateursL'utilisation du cuivre assure une faible résistance électrique, minimisant les pertes de puissance pendant la transmission.
Spécification du fil de contact en cuivre:
| Fil de cuivre à filets E-CU |
Nominale
croix
section |
Section transversale calculée |
Nombre de
câbles |
Diamètre |
Résistance à la traction du fil |
Résistance
20°C)
Pour les autres types de véhicules
|
Conductivité électrique
(20°C) en %
Le CCAI
|
Le poids |
Calculé
charge de rupture |
| Les fils |
Conducteur |
Avant/MPa |
Après/MPa |
| E-CU 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 001786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Fil à filets en alliage de cuivre et de magnésium BZII |
Nominale
croix
section |
Section transversale calculée |
Nombre de
câbles |
Diamètre |
Résistance à la traction du fil |
Résistance
20°C)
Pour les autres types de véhicules
|
Conductivité électrique
(20°C) en %
Le CCAI
|
Le poids |
Calculé
charge de rupture |
| Les fils |
Conducteur |
Avant/MPa |
Après/MPa |
| BZII 10 |
10.02 |
7 |
1.35 ± 0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70 ± 0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10 ± 0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50 ± 0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00 ± 0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 002778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80 ± 0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10 ± 0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50 ± 0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80 ± 0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25 ± 0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50 ± 0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 002778 |
≥ 62 |
1649 |
106.63 |
Remarque: la couche extérieure doit être droitière (rotation en Z)
Autres dessins: par exemple normes internationales ou spécifications du client sur demande
